近年來，隨著我國墻材革新力度的加大，以及人們對節(jié)能減排認識的加深，作為傳統(tǒng)墻體材料的燒結(jié)類普通粘土磚已逐漸完成它的歷史使命退出建材舞臺。而后發(fā)展起來的各類新型墻體材料中，蒸壓加氣混凝土砌塊或板材，在墻體材料市場中越來越占有更大的份額。

但筆者在日常工程實踐中也發(fā)現(xiàn)，盡管現(xiàn)在蒸壓加氣混凝土砌塊或板材早已不算什么新事物，但無論設(shè)計還是工程上，大家對這種材料的一些材性認識還有些模糊。以下就日常遇到的一些相關(guān)話題試做辨析。

差異到底在哪里？

蒸壓加氣混凝土，是以硅質(zhì)材料（砂、粉煤灰等）和鈣質(zhì)材料（水泥、石灰等）為主要原料，以鋁粉等為發(fā)氣劑，以石膏為調(diào)節(jié)劑，經(jīng)蒸汽加壓制成的輕質(zhì)多孔硅酸鹽制品。

蒸壓加氣混凝土砌塊，生產(chǎn)中用到的硅質(zhì)原材料，通常是石英砂（硅質(zhì)砂）或粉煤灰。生產(chǎn)工藝流程如下圖所示——

發(fā)氣劑大多選用脫脂鋁粉，摻入漿料中的鋁粉，在堿性條件下產(chǎn)生化學反應(yīng)：鋁粉極細，產(chǎn)生的氫氣形成許多小氣泡，保留在很快凝固的混凝土中。這些大量的均勻分布的小氣泡，使加氣混凝土砌塊具有許多優(yōu)良特性。

工程上常說的“灰加氣”砌塊，是一種比較口語化的簡稱，是指蒸壓（粉煤）灰加氣混凝土砌塊。這類砌塊原材料中的主要拌合材料是水泥、石灰、粉煤灰。

“砂加氣”砌塊雖說在性能上表現(xiàn)出很強的優(yōu)越性，但因為其原材料中水泥用量大，礦渣與石英砂的生產(chǎn)成本也遠高于本是工業(yè)廢料的粉煤灰，所以價格高于“灰加氣”?？芍^“一分錢一分貨”。

蒸壓加氣混凝土砌塊剛剛用于工程上時，出于對工程質(zhì)量方面的考慮，在設(shè)計上外墻選用“砂加氣”砌塊,而內(nèi)墻可以選擇“灰加氣”砌塊。只是現(xiàn)在，這些禁忌都被打破了。

▲Ⅰ型Ⅱ型尺寸允許偏差 單位：毫米

目前工程中，還是Ⅱ型砌塊居多，灰縫厚度一般在10～15mm 。厚灰縫使砂漿與砌塊之間除了產(chǎn)生“冷橋”現(xiàn)象，還容易引發(fā)空鼓、裂縫等問題。既削弱了砌塊砌體的保溫效果，也帶來質(zhì)量隱患。

在歐洲國家，薄灰縫砌筑技術(shù)已經(jīng)廣泛推廣，其灰縫厚度一般在4mm以內(nèi)。筆者認為，以目前我國的高精砌塊的生產(chǎn)工藝及工人的施工操作水平，是具備推廣高精砌塊墻體條件的。

高精砌塊墻體的優(yōu)勢顯而易見，其完工后的誤差可控制在0～3mm范圍之內(nèi)。依據(jù)《建筑裝飾裝修工程質(zhì)量驗收規(guī)范》(GB50210-2018)表4.2.10“一般抹灰的允許偏差和檢驗方法”的規(guī)定，高級抹灰的立面垂直度、表面平整度等驗收項目的允許偏差均為3mm，所以高精砌塊的精度可以滿足墻體免抹灰的技術(shù)要求。

當然，選用高精砌塊一般要配合鋁合金模板工藝才有意義。鋁合金模板的優(yōu)勢在于，剪力墻(柱)的混凝土面平整度好，可達到清水混凝土的標準。

鋁合金模板與高精砌塊配合使用，主體結(jié)構(gòu)與砌體誤差值范圍可控制在0～3mm的范圍之內(nèi)，滿足免抹灰的技術(shù)要求，可直接在主體結(jié)構(gòu)及砌體上批刮膩子施工。

用A3.5替換A5.0是一種優(yōu)化？

前段時間在某公號看到，項目成本優(yōu)化時，外墻蒸壓加氣混凝土砌塊用A3.5替換A5.0，并稱此舉可以節(jié)省多少萬云云。不能說這樣的“優(yōu)化”沒有依據(jù)，但筆者不大認同這種“唯成本論”的優(yōu)化思路。

這其中的一個很重要的因素，就是蒸壓加氣混凝土砌塊自身的強度比較低，大致在 2.5～6.0MPa之間。如果抹灰砂漿強度較高，砌體承受砂漿收縮應(yīng)力的能力往往不足，進而導致空鼓。

自加氣混凝土砌塊用于工程伊始，抹灰層空鼓、開裂問題就如同“胎記”般地存在，至今仍沒徹底解決。

這種情況，在使用傳統(tǒng)自拌砂漿作為抹灰砂漿的工程中就普遍存在，而隨著預(yù)拌商品砂漿的推廣，問題更是突出。

抹灰砂漿和加氣混凝土砌塊的強度有差異，膨脹系數(shù)和導熱系數(shù)也相差較大。溫度變化時，在抹灰砂漿層和加氣混凝土墻體的界面上形成剪切應(yīng)力，這是導致抹灰層空鼓、開裂的原因之一。

所以那種所謂依據(jù)規(guī)范，用A3.5級砌塊替換A5.0的做法，都是在加大質(zhì)量隱患，對于工程環(huán)境復雜的外墻來說不利，不值得推介。

其實行業(yè)標準或地方規(guī)范中，關(guān)于外墻加氣塊等級“不小于A3.5”的表述，是有一定的限定條件的。

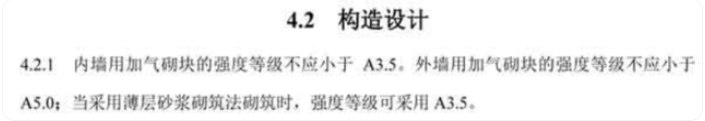

比如浙江省工程建設(shè)標準《蒸壓加氣混凝土砌塊應(yīng)用技術(shù)規(guī)程》（DB33/T1027-2018）第4.2.1條表述如下：

該條文給出的解釋是：外墻使用環(huán)境復雜，對墻體材料的性能要求高。一般外墻用材料的強度等級高于內(nèi)墻。精準砌塊尺寸偏差小，沒有爆裂，材料損壞為零，因此，規(guī)定精準砌塊采用薄層砂漿砌筑法砌筑時，以充分發(fā)揮材料的優(yōu)質(zhì)性能，適當放寬了砌塊的強度指標。

所以成本優(yōu)化，并不是踩著規(guī)范下限走那么簡單粗暴就行的。

蒸壓加氣混凝土砌塊的B05或是B06，表示的是砌塊的干密度等級。根據(jù)現(xiàn)行國標《蒸壓加氣混凝土砌塊》（GB/T11968-2020），蒸壓加氣混凝土砌塊按干密度分為B03、B04、B05、B06、B07五個級別，工程上用到B05和B06兩個級別較多。

可否將B05換成B06，不能單憑成本造價這一個因素來決定，更主要的是看原設(shè)計對墻體材料的荷載值和導熱性兩方面的設(shè)計限定。因為不同干密度等級的加氣混凝土砌塊，除了荷載方面的差異之外，還在其他材性上表現(xiàn)出差異。

西安建筑科技大學王緒富等人在《不同密度級別加氣混凝土性能和微觀結(jié)構(gòu)研究》一文中，曾選用B04、B05和B06 級砂加氣混凝土砌塊進行優(yōu)化對比，以此研究不同干密度級別加氣混凝土的力學性能和導熱性能變化規(guī)律。

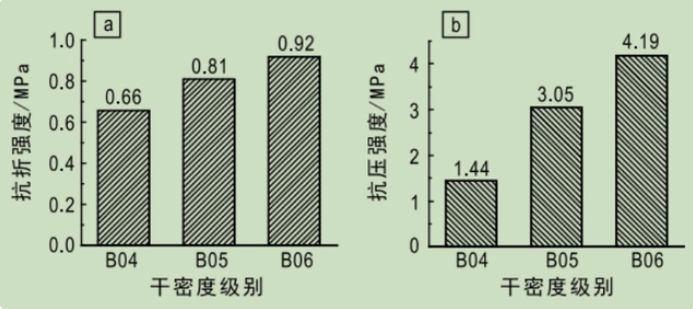

該試驗選用的B05級砂加氣混凝土干密度為509.8kg/cm3,B06 級砂加氣混凝土干密度為594.7kg/cm3。實驗結(jié)果節(jié)錄如下：

抗折和抗壓強度值隨干密度提高均呈上升趨勢，是因為砂加氣混凝土的力學性能主要與孔壁抵抗外界應(yīng)力的能力有關(guān)。這取決于孔隙結(jié)構(gòu)的數(shù)量和孔徑分布，以及基體組成中水化產(chǎn)物種類和數(shù)量。

這兩者中，孔隙結(jié)構(gòu)尤其是氣孔率的影響最為顯著。這是因為氣孔率對強度的平均貢獻是水化產(chǎn)物的兩倍以上。隨著砂加氣混凝土砌塊干密度級別提高，砌塊結(jié)構(gòu)中連通孔比例降低，孔形狀趨于球形，孔壁厚度增大，抗折和抗壓強度隨之增大。

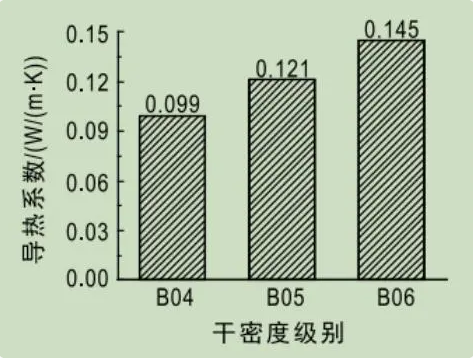

這是因為砂加氣混凝土是一種由固相基體和氣孔組成的多孔材料，固相骨架與氣孔共同影響砌塊的導熱性能。

物相組成相同情況下，砂加氣混凝土氣孔率隨干密度級別的升高而降低，使砌塊導熱系數(shù)增加，即保溫性能降低了。

這就產(chǎn)生了一個矛盾：想發(fā)揮保溫性能，干密度越小越好；但為了保證后續(xù)施工比如抹灰的工程質(zhì)量，選用干密度大的砂加氣更為合理。

ALC板用在外墻、衛(wèi)生間是否可行？

這同樣也是在工程群中看到群友提出問題。

▲ 蒸壓輕質(zhì)加氣混凝土板（ALC板）/

佛山市潤合建材有限公司工廠實拍

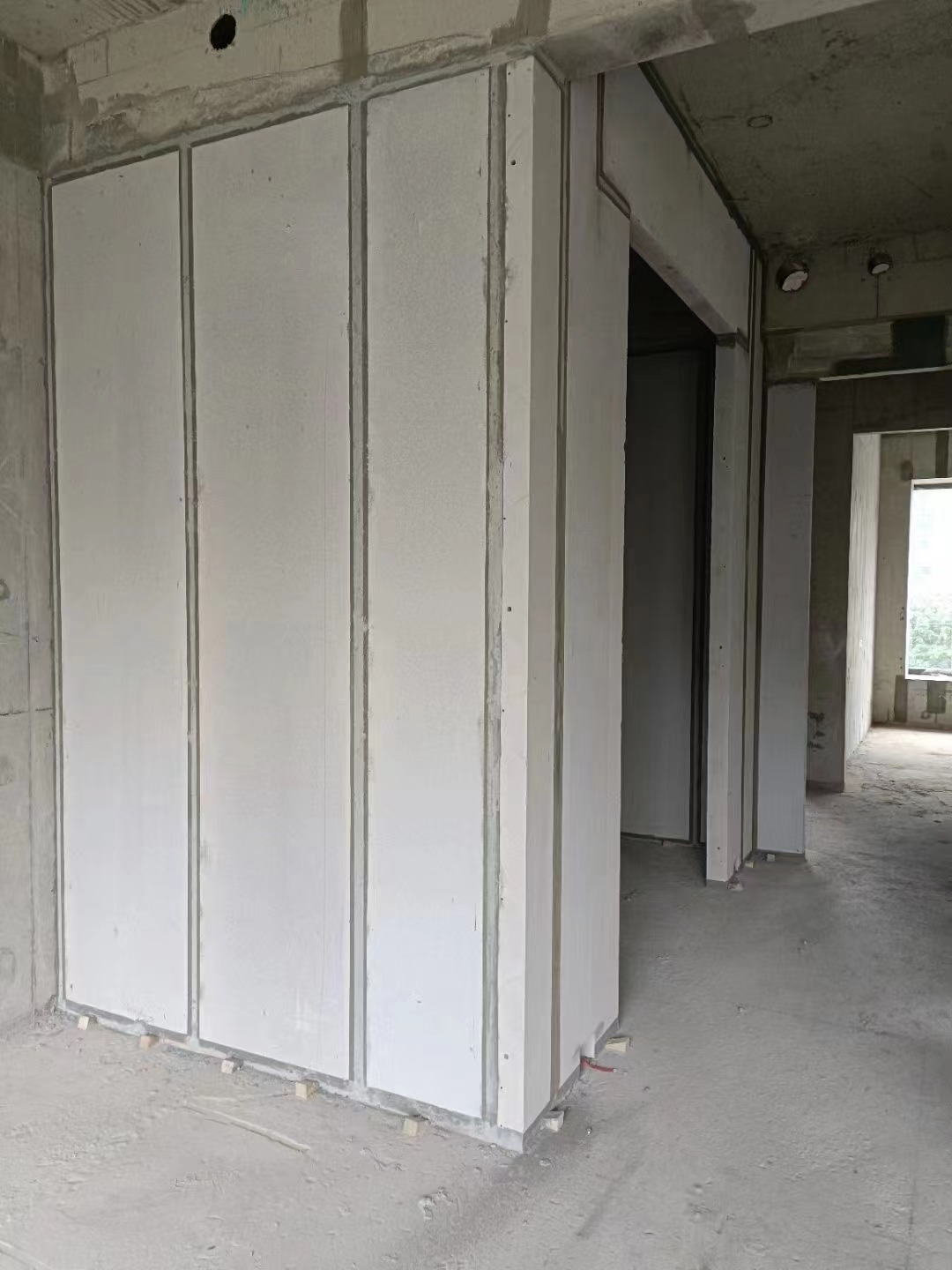

△佛山市潤合建材有限公司工地現(xiàn)場實拍圖

ALC板用在外墻以及衛(wèi)生間，或在住宅室內(nèi)作為分隔墻使用，筆者都認為應(yīng)要謹慎。

文章轉(zhuǎn)自明源地產(chǎn)研究院，來源：工程一姐
